法國 APEM 面板開關 IP系列

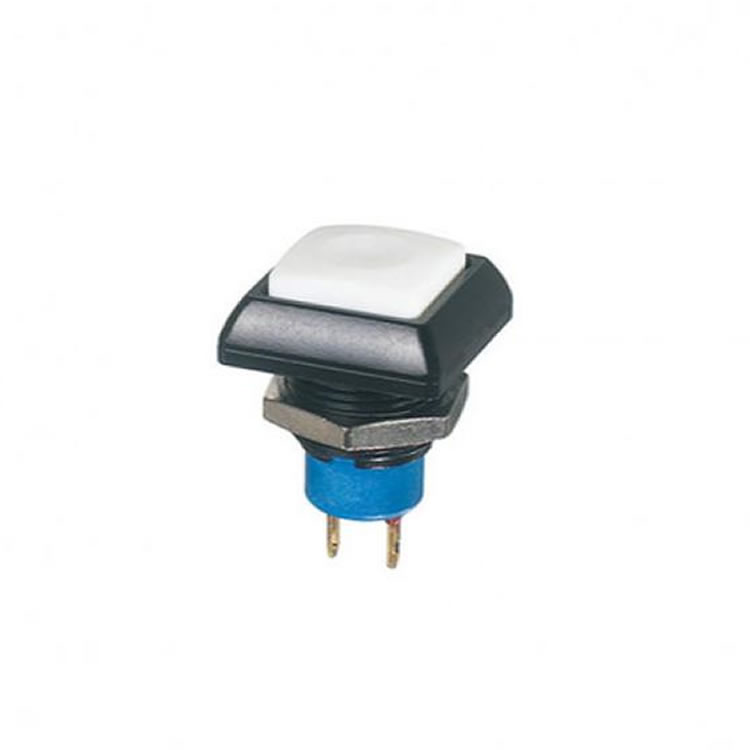

帶照明或不照明的瞬時操作按鈕，用于惡劣環境，密封等級IP67。圓形或方形執行器，有許多不同的顏色。多種端子選擇，鍍金銀觸點。

主要特點

常開（NO）或NC / NO組合（僅不發光）

多種端子選擇

扁圓形執行器，用于可選標記

高亮度照明

鍍錫LED端子

工作溫度：-40°C至+85°C（-40°F至185°F）

額外的密封

僅用于圓形柱塞，帶燈或不帶燈

用硅膠套保護免受霜凍和沙子的磨損。單獨訂購。

透明：U5125

藍色：U5125-1

黑色：U5125-2

紅色：U5125-6

一般規格

?面板厚度：最小1.5毫米（.059）。，4毫米（最大.157 ）

?總行程：

功能3：1.7毫米（.067）+/- 0.3毫米

功能5：1.3毫米（.051）+/- 0.3毫米

?典型操作力：6N +/- 2N

?低液位/機械壽命：1,000,000次循環

?扭矩：最大1.5 Nm。應用于螺母

?焊接：最高320°C。3秒

環境指標

?前面板密封：符合IEC 60529的IP67，符合DIN 40050-9的IP69K（無照明），帶蓋U5125

?耐沖擊性：100 g符合IEC 512-4，測試6c

?耐振動性：10-500Hz-10 g符合IEC 512-4，測試6d

?鹽霧：IEC 512-6，測試11f

?堅固性（不發光）：IK06，符合EN 50102（1焦耳）

?工作溫度：-40°C至+ 85°C C

（-40°F至185°F）

電氣規格

?最大 電阻負載下的額定電流/電壓（鍍金的銀觸點）：

5A 28VDC，70,000個周期

0.2A 48VDC，500,000個周期

0.5A 48VAC，500,000個周期

?初始接觸電阻：最大100mΩ 。

?絕緣電阻：最小1GΩ。在500VDC下

?介電強度：1,500 Vrms

?觸點彈跳：10 ms

用料

?外殼：熱塑性塑料UL94-V0

?執行器：聚酰胺6

/ 6 ?襯套/擋板：鋅壓鑄

（zamak），涂黑漆

?觸點：銀，鍍金

黃銅，鍍金（用于選件104）

?輸出導線（懸空引線端子）：

F版本：AWG20，截面為0.6 mm2

W版本：AWG24，截面為0.23 mm2

?LED電線：

F版本：AWG26，截面為0.12 mm2

W版本：AWG24，截面為0.23 mm2

?透鏡：聚碳酸酯

?端子密封：環氧
