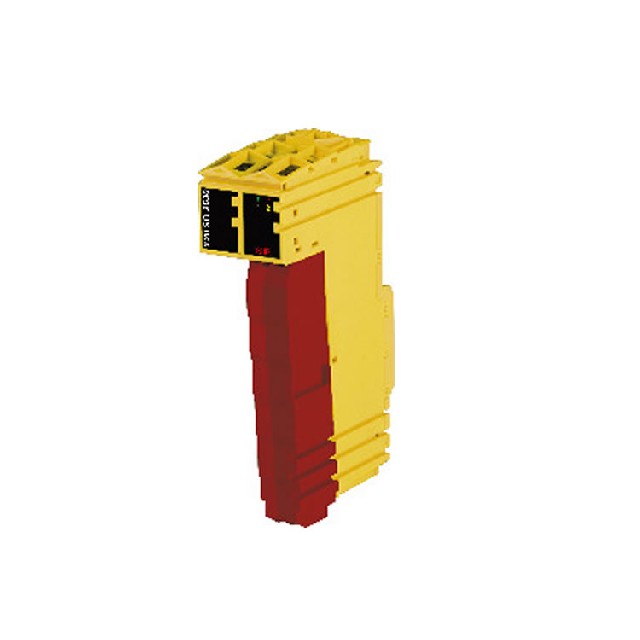

B&R X20SO6530 X20系統 數字量輸出模塊

產品概述

X20SO6530是B&R X20系列的高密度安全數字量輸出模塊，專為工業安全控制系統設計。其配備6個獨立安全繼電器輸出通道，支持230VAC（2A/6A瞬態）或24VDC（6A）負載，適用于PL e（性能等級）或SIL 3（安全完整性等級）的安全應用，可高效控制電磁閥、接觸器等浮動執行器，滿足機械安全、緊急停機等關鍵場景需求。

核心安全功能

• 多通道安全隔離：?jiǎn)瓮ǖ栏綦x設計，每個繼電器提供獨立常開觸點（NO），確保故障安全特性；內部集成安全繼電器評估電路，實時監控正向驅動反饋觸點，防止網絡異常或指令錯誤時負載誤動作。

• 高安全等級認證：符合PL e/SIL 3標準，在網絡通信中斷或系統錯誤時，安全輸出通道自動切斷，避免非預期啟動風險，保障人員與設備安全。

結構與性能特性

• 靈活負載適配：支持交直流雙電壓輸出（230VAC/24VDC），6A開關電流滿足高功率執行器控制需求，拓寬工業場景適用性。

• 低功耗與高效診斷：總線功耗僅0.26W，內部輸入輸出功耗1.65W；集成LED狀態指示器與軟件診斷工具，實時反饋模塊運行、輸出狀態及故障信息，簡化維護流程。

• 快速響應與隔離設計：最大輸入輸出周期時間1毫秒，確保安全指令即時執行；單通道隔離增強抗干擾能力，提升系統穩定性。

應用價值

適用于化工、制造、能源等領域的安全聯鎖、危險區域防護及緊急停機系統。其6通道高密度設計結合PL e/SIL 3認證，在有限空間內實現多路安全控制，平衡性能、安全與成本需求，是工業4.0安全自動化架構的核心組件。
