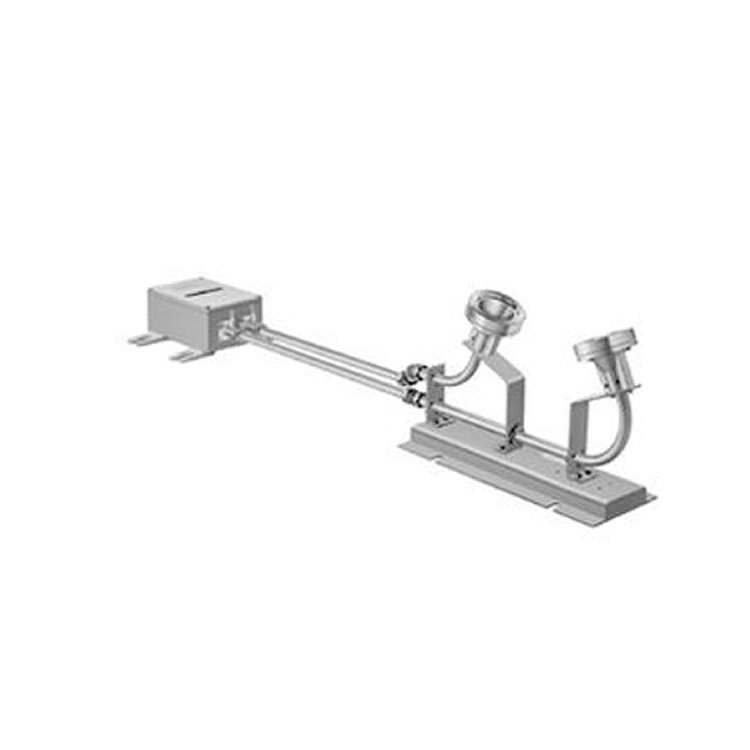

日本北陽HOKUYO MBX - 301CA微波導向型探測器

產品概述

HOKUYO MBX - 301CA是一款鋼鐵工業傳感器，屬于微波導向型探測器。該探測器不受蒸汽、干擾光或煙霧的影響，能夠在惡劣環境下穩定工作，適用于多種工業場景中的物體檢測。

產品特征

1. 微波探測原理：作為微波探測器，它由作為檢測部分的天線和由振蕩器、波檢測器和放大器組成的控制單元組成，這兩個組件通過波導耦合在一起。天線無受熱影響的電子部件，因此無需用水冷卻即可在高溫環境中使用，適應惡劣工況。

2. 惡劣環境適用性：微波不受蒸汽、干擾光、煙霧等的影響，使得該設備非常適合在惡劣環境下使用，如鋼鐵工業等存在大量蒸汽、粉塵和干擾因素的場所。

3. 檢測范圍廣：不僅可以檢測大面積的帶反射面的鋼板（50×50mm或以上），也可檢測小管道等物體，滿足多種檢測需求。

4. 提供監控輸出：該設備提供監控微波振蕩的監控輸出，方便用戶實時了解設備的工作狀態和檢測情況。

技術參數

1. 型號組成及部件

• 控制單元：MBX - 301CA系列。

• 天線：MAR - 201（無空氣吹掃）、MAR - 251（帶空氣吹掃），可根據實際需求選擇。

• 波導：MWG - 20（半無縫2m）、MWG - 25（無縫2m）、MFG - 20（柔性0.5m），提供不同類型和長度的波導以適應不同的安裝和使用場景。

• 關節：MSJ - 20（套筒），MBJ - 25（彎頭），MCJ - 20（45°彎頭），用于波導的連接和轉向。

2. 檢測性能

• 可檢測對象：帶反射面的鋼板，尺寸50×50mm或以上，也可檢測小管道。

• 檢測距離：距天線表面約300毫米。

• 磁滯現象：1mm至30mm（可調），可根據實際需求調整磁滯范圍，提高檢測的靈活性和準確性。

• 微波頻率：10.525千兆赫±15MHz，穩定的微波頻率確保檢測的可靠性。

• 允許波導長度：25m或更?。òl(fā)送和接收總計），滿足不同距離的檢測需求。

3. 環境參數

• 波導的吹氣：空氣質量為工業潔凈空氣，風量20升/分鐘，氣壓980KPa（MAR - 251時），保證波導內部的清潔，減少干擾。

• 電源：100至110VAC/200至220VAC（±10%、50/60Hz），適應不同的電源輸入。

• 功耗：4.5VA或更低，功耗較低，節能環保。

• 環境溫度：控制單元為 - 10至 + 60°，天線/波導為 - 20至 + 600°，寬溫度范圍適應惡劣的工業環境。

4. 輸出與連接

• 控制輸出：觸點為1C繼電器觸點（250VAC 3A，30VDC 5A，cosφ = 1），光電耦合器（75V 100mA），提供多種輸出方式，方便與不同的控制系統連接。

• 警報輸出：1C繼電器觸點（250VAC 3A，30VDC 5A，cosφ = 1），用于在檢測到異常情況時發出警報。

• 響應時間：接點輸出為10msec，光電耦合器輸出為3msec，快速響應確保及時反饋檢測結果。

• 連接：采用M4螺絲端子、帶壓蓋的軸心本體（孔徑φ18），連接方式可靠，便于安裝和維護。

5. 其他參數

• 顯示屏：包括電源燈、作燈、報警燈、5級接收電平燈，直觀顯示設備的工作狀態和信號強度。

• 箱體材質：天線為青銅鑄造，控制單元為鋁壓鑄，材質堅固耐用，適應工業環境。
