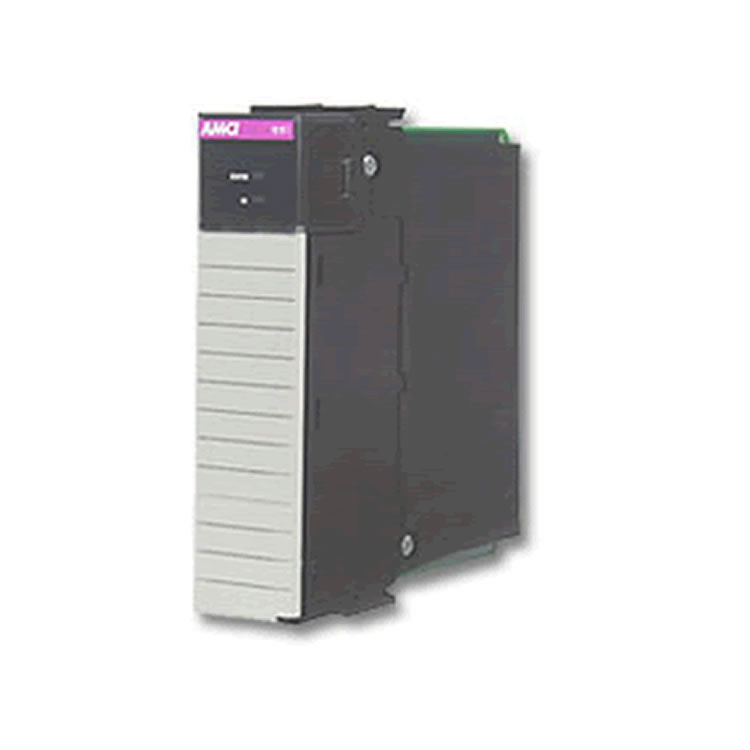

AMCI 編碼器 美國AMCI 7264

使用傳感器制造商提供的信息來確定電纜的類型和最大長度應該用于將傳感器連接到7264模塊 插入7264模塊時，引腳1位于右上角 引腳2和20未連接到PC板。它旨在作為一個方便的地方連接+ 24Vdc 外部供應到SSI傳感器。在確定該功率時，只考慮傳感器的電流要求 因為7264模塊不使用，并且沒有連接到外部+ 24Vdc電源。 GND 1至GND 4（引腳3,4,21和22）內部連接在一起，必須連接到+ 24Vdc電源的公共端 接地1至6（引腳1,13,14,19,31和32）內部連接在一起并連接 到ControlLogix機架結構。傳感器電纜的電纜屏蔽層應連接到這些端子 傳感器信號通常為低電壓，低功率信號。如果您使用A-B指南進行布線 安裝時，將傳感器電纜視為2類電纜。它可以安裝在管道中與其他低 電源布線，例如通信電纜和低功率交流/直流I / O線。它不能安裝在管道中 交流電源線或大功率交流/直流I / O線 與所有信號和通信電纜一樣，傳感器電纜應屏蔽。這些盾牌必須只在電纜的一端接地

因為機架式機箱通常比機器更好地接地，AMCI建議將電纜屏蔽層端接在7264模塊上

但是，如果您的電纜屏蔽連接到傳感器的外殼，并且傳感器通過其安裝接地

不能連接電纜屏蔽到7264模塊，因為這將創建一個接地回路
